Altair® OptiStruct®
Altair® OptiStruct®, statik ve dinamik, titreşim, akustik, yorulma, ısı transferi ve multifizik disiplinlerinde linear ve nonlinear analizler için kapsamlı modern bir yapısal sonlu elemanlar çözücüsüdür (Implicit & Explicit). Yapısal optimizasyon (topoloji, şekil, boyut, topografya) için endüstri lideri ve en çok kullanılan çözücüdür.
Sonlu elemanlar teknolojisine dayanan ve gelişmiş analiz ve optimizasyon algoritmaları sayesinde, OptiStruct tasarımcıların ve mühendislerin yenilikçi, hafif ve yapısal olarak verimli tasarımları hızla geliştirmelerine yardımcı olur.
OptiStruct çözücüsünü kullanmak için sonlu eleman modellerinizi, uygulama alanınıza göre Altair HyperMesh , Altair SimLab veya Altair Inspire yazılımlarında oluşturabilirsiniz.
Kapsamlı Nonlinear Çözüm Kapasitesi

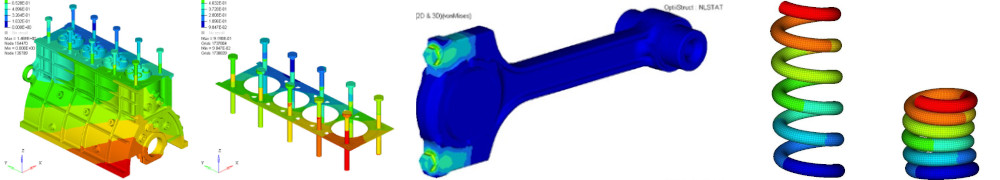

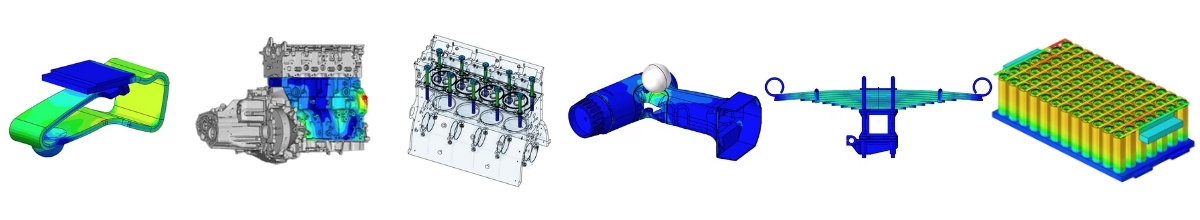

Altair OptiStruct, küçük ve büyük yer değiştirmelerin, nonlineer malzeme davranışının ve gelişmiş temasların (contact) simülasyonunu içeren hem implicit hem de explicit yöntemleri kullanarak kapsamlı nonlineer problemleri çözer. OptiStruct, elasto-plastik, conta, viskoelastik, sürünme ve kullanıcı tanımlı malzemelere ek olarak kauçuk ve diğer hiperelastik malzemelerin doğrusal olmayan esnekliğini modeller. Kayma temaslarında sürtünme, frekansa bağlı ve poro-elastik malzeme özellikleri de desteklenmektedir. OptiStruct, tek bir model kullanarak birden fazla disiplinden (mukavemet, titreşim, yorulma) özellikleri analiz edip optimize ederek iş akışlarını kolaylaştırır.
Gürültü & Titreşim (NVH) analizleri için en kapsamlı çözücü:

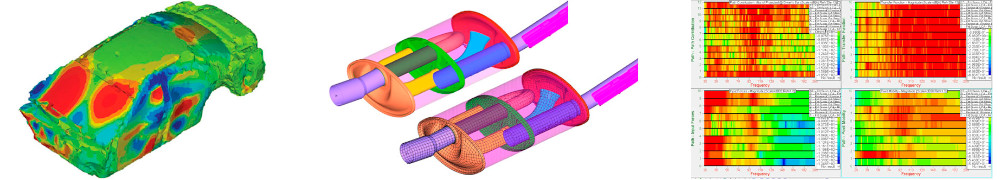

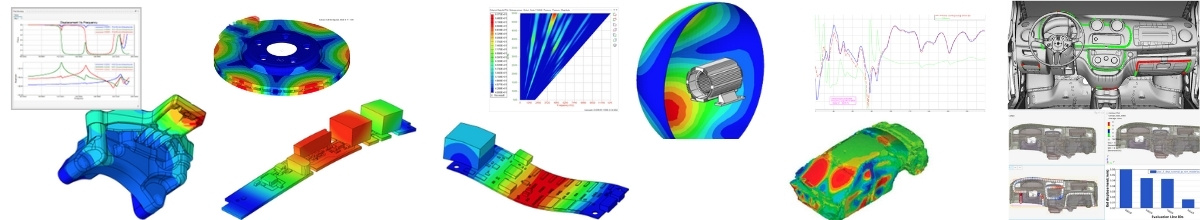

OptiStruct gürültü, titreşim ve akustik analizler için gelişmiş özelliklere sahiptir. Tam araç NVH analizleri çok hızlı ve verimli bir şekilde gerçekleştirilmektedir. One-step TPA ( Transfer yolu analizi), model indirgeme teknikleri ( CMS ve CDS süper elemanlar), tasarım hassasiyeti ve ERP (Equivalent Radiated Power) NVH için yapıların optimizasyonunda tasarım kriteri olarak kullanılmaktadır. Milyonlarca serbestlik derecesine sahip binlerce modu hızla hesaplayabilen AMSES çözücüsü (Automated Multi-level Sub-structuring Eigen Solver ), OptiStruct'ın entegre standart bir özelliğidir.
Alanında Lider Yapısal Optimizasyon Yöntemleri

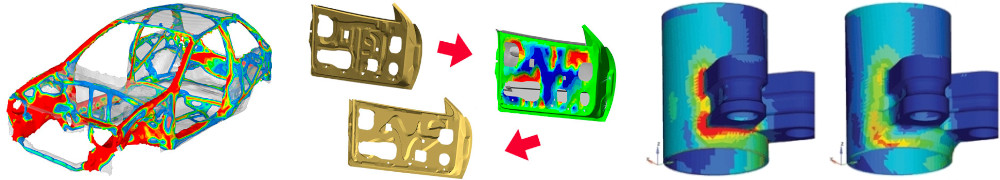

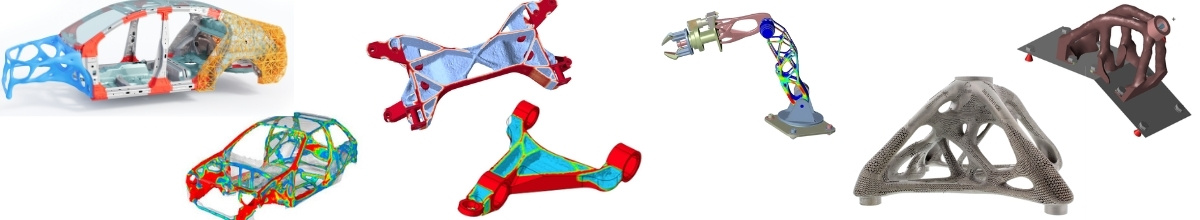

Topoloji optimizasyonu : OptiStruct topoloji optimizasyonunu kullanarak ağırlığı azaltılmış, mukavemeti artırılmış ,yaratıcı ve optimum konsept tasarımlar elde etmenizi sağlar. OptiStruct, kullanıcı tanımlı bir tasarım alanında, performans hedeflerine ve üretim kısıtlamalarına dayanan en uygun tasarımın elde edilmesini sağlar. Topoloji optimizasyonu 1D, 2D, 3D tasarım alanlarına uygulayabilirsiniz.
Topografya optimizasyonu : Kalınlığı az sac parçalar gibi yapıları güçlendirmek için (deplasmanı azaltmak, doğal frekanslarını artırmak vb.) kütle eklemeden simülasyon sonucunda performans gereksinimlerini karşılayan ve yenilikçi ve güçlendirilmiş tasarımlar (en uygun bead dağılımı ve lokasyonu) elde edilmesini sağlar.
Serbest boyut (Free- shape) optimizasyonu : İşlenmiş metalik yapılarda en uygun kalınlık dağılımını bulmak ve laminat kompozitlerde en uygun ply şekillerini belirlemek için serbest boyut optimizasyonu yaygın olarak uygulanır. Malzeme katmanı başına eleman kalınlığı, serbest boyut optimizasyonunda bir tasarım değişkenidir ve tasarım gereksinimlerini karşılayan en uygun kalınlık dağılımlarının oluşturulmasını sağlar.
Boyut (Size) Optimizasyonu: 2D eleman kalınlığı, malzeme özellikleri, kesit boyutları ve yay sertliği gibi yapısal elemanların özellikleri optimum değere getirilir.OptiStruct, diğer optimizasyon türleriyle aynı anda boyut (parametre) optimizasyonunu gerçekleştirme özelliğine sahiptir.
Şekil (shape) optimizasyonu: Yapının dış sınırının optimum duruma getirilmesi amaçlanmaktadır. Tasarım değişkeni olarak kullanılan farklı şekiller, var olan mesh üzerinden HyperMesh morphing teknolojisiyle kolaylıkla elde edilir.
Serbest şekil (free-shape) optimizasyonu: OptiStruct'ın parametrik olmayan şekil optimizasyonu için tescilli tekniği, otomatik olarak şekil değişkenleri oluşturur ve tasarım gereksinimlerine göre en uygun şekil hatlarını belirler. Bu, kullanıcıları şekil değişkenlerini tanımlama sürecinden kurtarır ve tasarım geliştirmeleri için daha fazla esneklik sağlar. Serbest şekilli optimizasyon, yüksek stres konsantrasyonlarını azaltmada çok etkilidir.

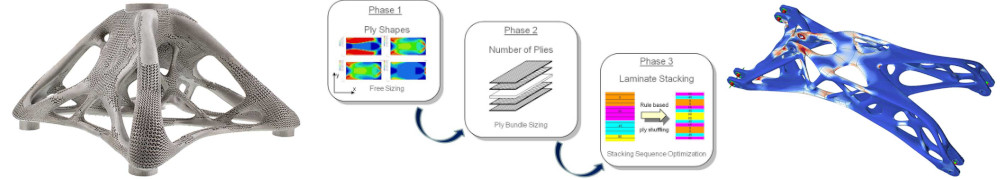

Laminat Kompozitlerin Tasarımı ve Optimizasyonu: OptiStruct'ın ply tabanlı modelleme yaklaşımı, kompozit laminatların modellenmesini büyük ölçüde basitleştirir ve ply destesi kalınlıklarının ve ply yığma dizisinin optimizasyonunu sağlar. OptiStruct'ta benzersiz bir 3 fazlı proses uygulanır. Bu prosesin uygulanması en iyi ply şekillerini (faz 1), en iyi ply sayısını (faz 2) ve en iyi ply yığınlama dizisini (faz 3) verir.
Katmanlı (eklemeli ) imalat optimizasyonu : Kafes (lattice) yapılar, hafif ve iyi termal özellikler gibi birçok istenen özellik sunar. Ayrıca gözenekli yapıları ve dokunun trabeküler yapı ile entegrasyonunu kolaylaştırma kabiliyetleri nedeniyle biyomedikal implantlarda da oldukça istenir. OptiStruct, topoloji optimizasyonuna dayanarak bu tür kafes yapılarını tasarlamak için eşsiz bir çözüme sahiptir.
|
Mukavemet Analizleri - Temas (contact) ve plastisite içeren doğrusal (linear) ve doğrusal olmayan (nonlinear) statik analizler - Hiperelastik malzemelerle büyük yerdeğiştirme analizleri ( large displacement analysis) - Fast Contact analizleri - Burkulma analizi Gürültü & Titreşim (NVH) - Doğal frekans analizleri ( real & complex) - Frekans cevap analizleri ( Direct & modal ) - Random cevap analizleri - Response spectrum analizi - Transient cevap analizi ( direct & modal) - Burkulma, frekans cevap ve transient analiz için nonlinear sonuçlar kullanarak ön yükleme - Rotor dinamiği - Katı-akışkan (NVH) analizi (coupled) - Büyük ölçekli mod hesaplamaları için AMSES (Automated Multi-level Sub-structuring Eigen Solver ) - Modal frekans cevap analizi için daha hızlı modal çözüm yöntemi FASTFR - One-step transfer cevap analizi (PFPATH) - Işımalı ses analizi ( Radiated sound analysis) - Tepe cevap frekanslarında sonuç çıktısı PEAKOUT - Süper elemanlar (CMS, CDS) - Frekansa bağlı ve poro-elastik malzeme özellikleri Rotor Dinamik Analizler |
Güç aktarma mekanizmaları dayanım analizleri - Small & Large Displacement - Ön gerilmeli cıvata ( 1D ve 3D ) - Temas (contact) modelleme ( nodes to surface, surface to surface, node to node, self contact) - Nonlinear malzeme modelleri (elasto-plastic, Hyperelastic, Gaskets) - Sıcaklığa bağlı malzeme özellikleri - Kullanıcı tanımlı malzeme modelleri - Domain decomposition Isı Transferi Analizleri - Linear ve nonlinear sürekli durum (steady-state) analizi - Linear geçici analiz ( Transient) - Termo-mekanik analiz (coupled) - One-step geçici termal gerilme analizi - Temas (contact) tabanlı termal analiz Yorulma Analizleri - Uniaxial ( S-N (stress-life) & E-N (strain-life) ) - Multiaxial ( S-N (stress-life) & E-N (strain-life) & Dang Van (Factory of Safety) ) - Dikiş kaynağı yorulması (Seam weld fatigue) - Punta kaynak yorulması (Spot weld fatigue) - Random Response yorulma analizi - Sine sweep yorulma analizi Aeroelastisite Analizleri Explicit doğrusal olmayan ( Nonlinear Dynamics) Analizler |
